Prace niwelacyjne stanowią punkt wyjścia dla większości robót ziemnych oraz konstrukcyjnych. Dokładne wyznaczenie różnic wysokości terenu wpływa bezpośrednio na stabilność i poprawność geometryczną wznoszonych obiektów.

Na placach budowy najczęściej stosuje się dwa rozwiązania: klasyczne przyrządy optyczne oraz nowoczesne systemy laserowe. Oba urządzenia różnią się konstrukcją, sposobem obsługi oraz warunkami, w których sprawdzają się najlepiej.


Charakterystyka i zastosowanie niwelatorów optycznych

Przyrządy optyczne opierają swoje działanie na układzie soczewek i pryzmatów. Aby dokonać pomiaru, niezbędna jest obecność dwóch pracowników. Jedna osoba obsługuje urządzenie zamocowane na statywie, celując przez lunetę w stronę łaty geodezyjnej. Druga osoba trzyma łatę pionowo w punkcie pomiarowym. Odczyt dokonywany jest ręcznie na podstawie siatki kresek widocznej w okularze. Największym atutem tego rozwiązania jest wysoka odporność na trudne warunki atmosferyczne oraz całkowita niezależność od źródeł zasilania elektrycznego. Urządzenia te charakteryzują się stałą dokładnością, która nie maleje wraz z rozładowaniem baterii, co ma duże znaczenie podczas wielogodzinnych prac w terenie. Ważnym elementem budowy niwelatora optycznego jest kompensator magnetyczny lub powietrzny, który automatycznie poziomuje oś celową urządzenia po jego wstępnym ustawieniu za pomocą libelli pudełkowej. Standardowe powiększenie lunety w profesjonalnych modelach wynosi od dwudziestu do nawet trzydziestu dwóch razy, co pozwala na precyzyjny odczyt z odległości kilkudziesięciu metrów. Stabilna konstrukcja statywu aluminiowego lub drewnianego jest konieczna, aby zminimalizować wpływ drgań gruntu wywołanych przez ciężki sprzęt pracujący w sąsiedztwie stanowiska pomiarowego.


Zalety i ograniczenia urządzeń laserowych

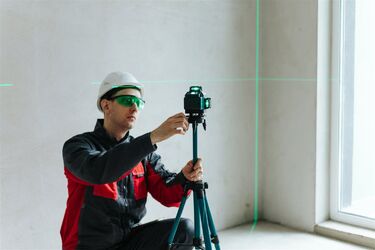

Urządzenia laserowe wykorzystują wiązkę światła do wyznaczania płaszczyzny odniesienia. Modele rotacyjne emitują sygnał wokół własnej osi, tworząc linię poziomą, pionową lub pochyloną. Największą zaletą tej technologii jest możliwość samodzielnego wykonywania pomiarów przez jednego operatora. Pracownik porusza się po placu budowy z łatą wyposażoną w detektor laserowy, który dźwiękiem i grafiką sygnalizuje poziom. Przyspiesza to realizację zadań i redukuje koszty osobowe. Zasięg działania systemów laserowych z odbiornikiem wynosi często kilkaset metrów. Ograniczeniem bywa konieczność regularnego ładowania akumulatorów oraz wrażliwość elektroniki na skrajne temperatury lub bardzo silne nasłonecznienie, które może utrudniać lokalizację wiązki. Warto również wspomnieć o barwie emitowanego światła. Na rynku dostępne są urządzenia z czerwoną lub zieloną wiązką lasera. Światło zielone jest czterokrotnie lepiej widoczne dla ludzkiego oka, co ułatwia pracę wewnątrz budynków bez konieczności stosowania odbiorników. Dodatkowo, zaawansowane modele rotacyjne posiadają piloty zdalnego sterowania, co pozwala na zmianę nachylenia płaszczyzn lub prędkości obrotowej głowicy bezpośrednio z miejsca, w którym trzymana jest łata.


Porównanie parametrów technicznych w praktyce budowlanej

Analizując przydatność obu typów urządzeń, należy wziąć pod uwagę specyfikę realizowanych zadań. Przyrządy optyczne wykazują doskonałą precyzję na krótkich i średnich dystansach, a ich prosta konstrukcja mechaniczna gwarantuje bezawaryjność. Są niezastąpione przy tradycyjnych pracach drogowych oraz przy wykonywaniu posadowienia budynków, gdzie stabilność pomiaru jest priorytetem. Z kolei systemy laserowe dominują przy wylewaniu posadzek wielkoobszarowych, montażu sufitów podwieszanych oraz pracach niwelacyjnych wymagających dużej dynamiki i częstych zmian pozycji. Umożliwiają one także automatyczne sterowanie maszynami budowlanymi, takimi jak spycharki czy równiarki, co znacznie podnosi efektywność robót ziemnych. Zakup konkretnego modelu powinien być podyktowany wymaganiami technicznymi projektów oraz budżetem, jakim dysponuje przedsiębiorstwo. Szeroką gamę profesjonalnych narzędzi pomiarowych przeznaczonych do różnorodnych zastosowań budowlanych można znaleźć na stronie: https://www.mediaexpert.pl/dom-i-ogrod/narzedzia-pomiarowe/pozostale-narzedzia-pomiarowe/rodzaj_niwelator . Przed podjęciem ostatecznego kroku warto przeanalizować parametry takie jak stopień ochrony IP, zasięg pracy z detektorem oraz błąd średni pomiaru na kilometr podwójnej niwelacji.
